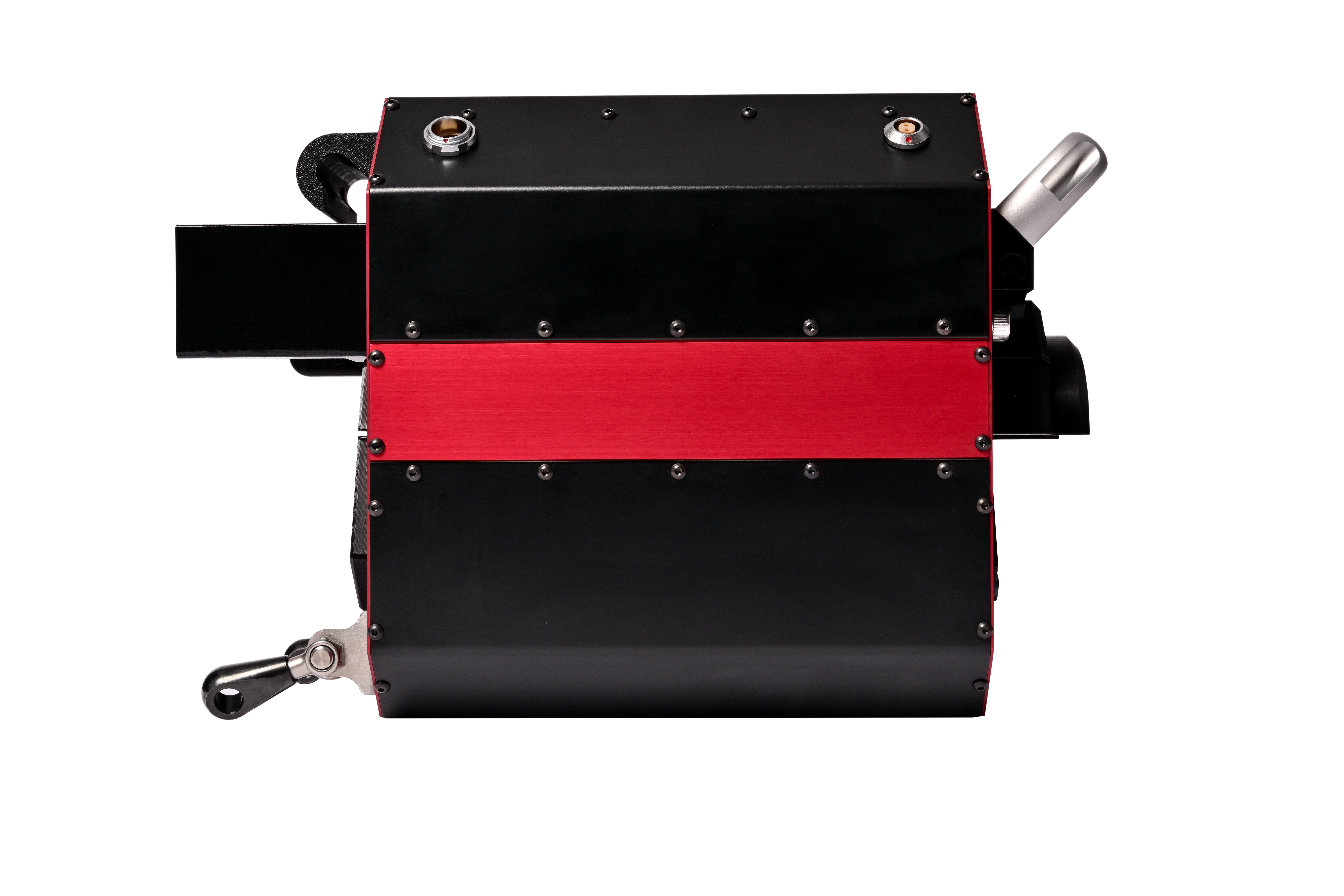

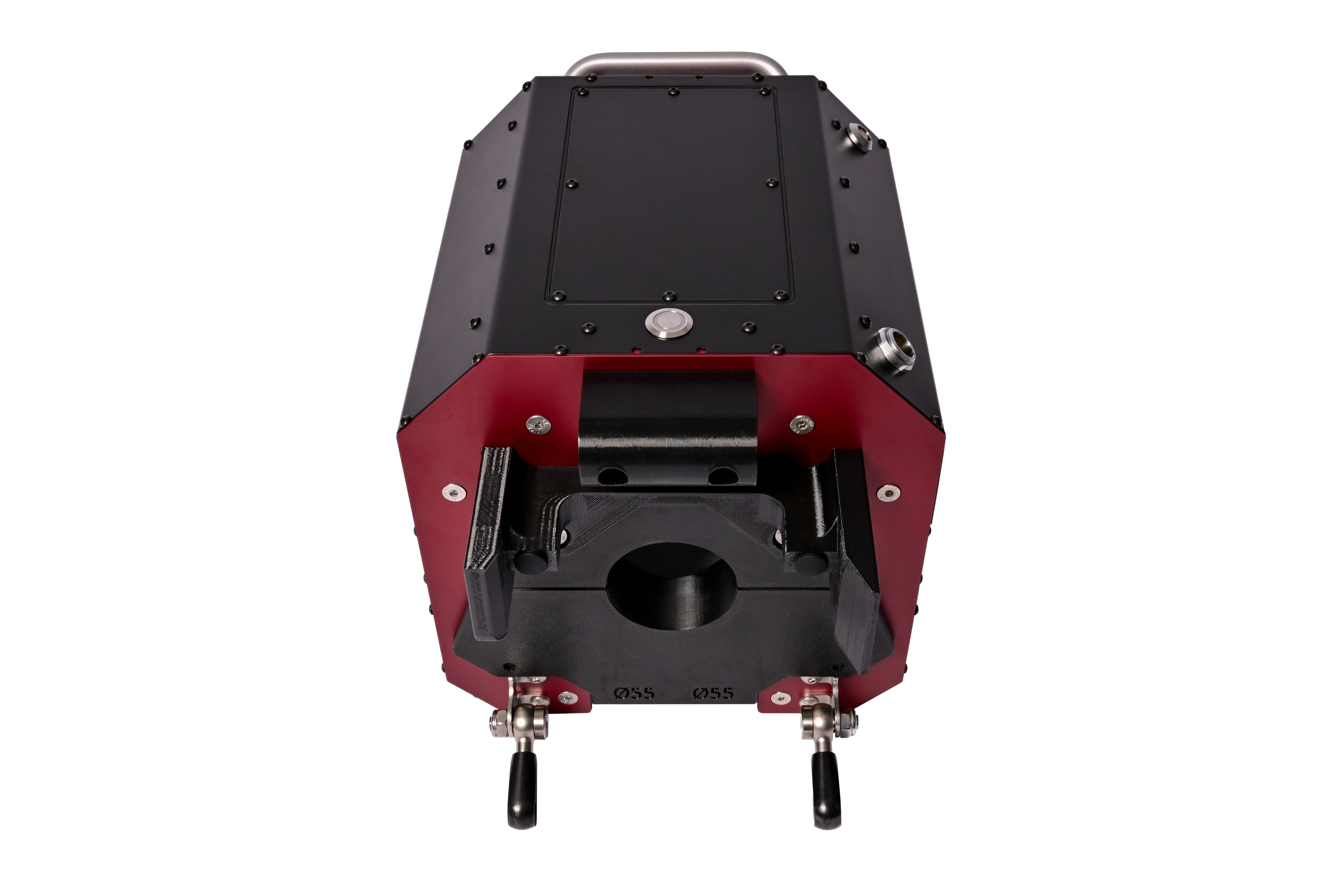

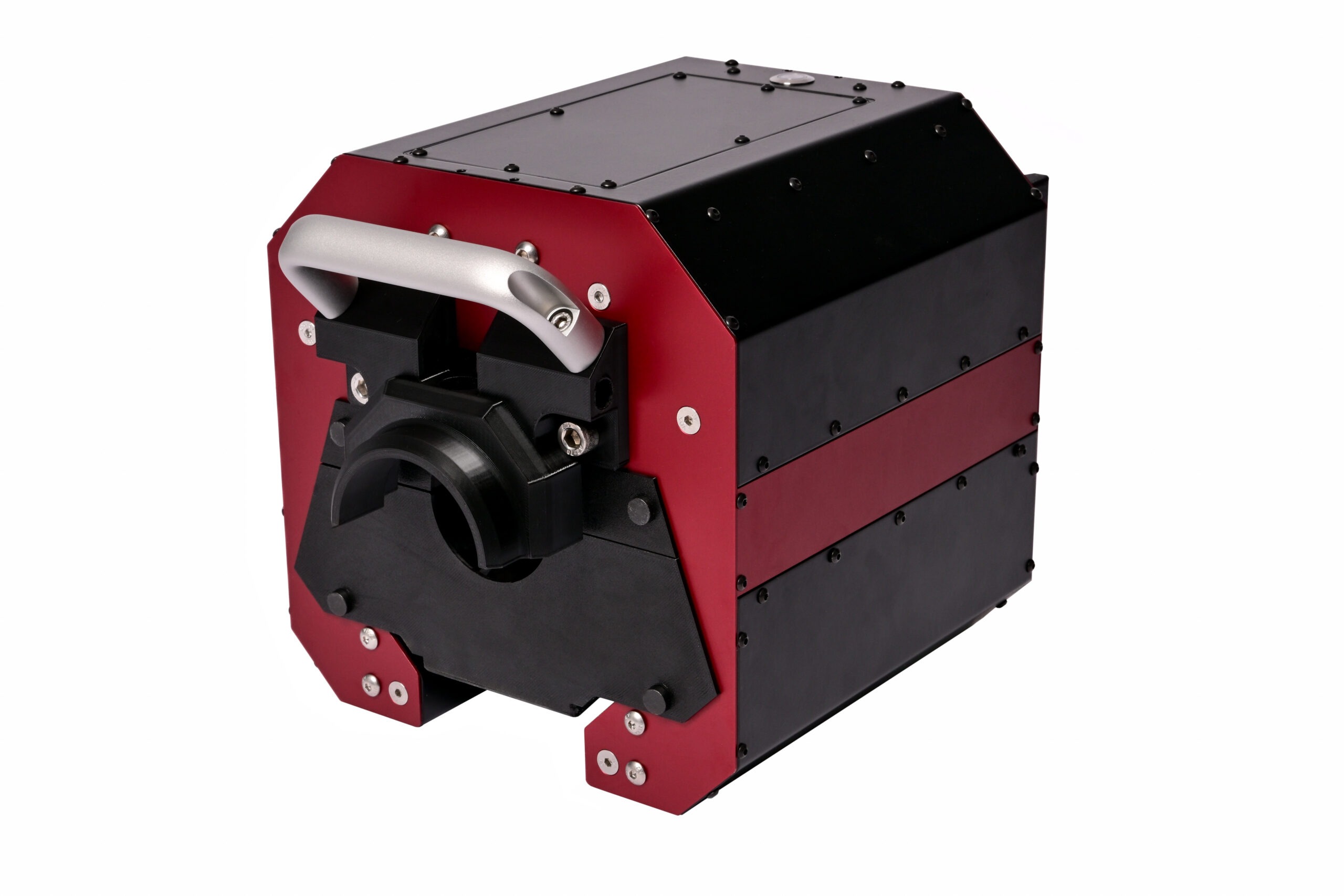

Kamerasystem F58 FALCON
Das Kamerasystem FALCON F58 ist das neue optische Seilprüfsystem von ROPESYS zur hochauflösenden visuellen Inspektion von Drahtseilen. Vier synchronisierte Farbkameras erfassen die gesamte Seiloberfläche über 360° und liefern detaillierte Bilder in Echtzeit.
In Kombination mit den magnetischen MRT-Seilprüfgeräten von ROPESYS entsteht erstmals eine vollständig synchronisierte Prüfung aus visueller und magnetischer Seilanalyse.
Das akkubetriebene System arbeitet kabellos, wird bequem über WLAN und Browser gesteuert und ermöglicht eine deutlich schnellere Bewertung von Seilschäden, Korrosion, Drahtbrüchen und Auffälligkeiten.
Ideal für Seilbahnen, Krananlagen, Aufzüge, Fördertechnik und industrielle Anwendungen.
Kamerasystem F58 FALCON für optische Seilprüfungen
Das FALCON F58 erweitert die bewährte ROPESYS Produktfamilie um eine hochmoderne optische Seilprüfung. Das System wurde entwickelt, um Drahtseile nicht nur magnetisch, sondern zusätzlich visuell mit höchster Auflösung zu prüfen.
Dadurch erhalten Betreiber, Sachverständige und Prüforganisationen deutlich mehr Informationen über den Zustand eines Seils und können Schäden schneller erkennen und bewerten.
Vier hochauflösende Farbkameras erfassen die komplette Seiloberfläche über 360°. Die integrierte Blitzlichtbeleuchtung sorgt dabei für gleichbleibend hochwertige Aufnahmen, unabhängig von den Umgebungsbedingungen.
Alle Bilder werden automatisch mit den Messdaten der magnetischen ROPESYS MRT-Seilprüfung synchronisiert. Dadurch kann zu jeder magnetisch erkannten Auffälligkeit unmittelbar das passende Kamerabild angezeigt werden.
Kombinierte Seilprüfung mit MRT und Kamera
Die vollständige Integration in die ROPESYS Software ermöglicht erstmals eine kombinierte Auswertung von magnetischen Messdaten und visuellen Seilbildern innerhalb einer einzigen Plattform.
Anwender können Fehlstellen analysieren, Bilder direkt den jeweiligen Positionen auf dem Seil zuordnen und sämtliche Informationen gemeinsam dokumentieren.
Durch die Synchronisation von MRT-Messung und Kamerasystem entsteht ein umfassendes Bild des tatsächlichen Seilzustands. Dies erleichtert die Beurteilung von Drahtbrüchen, Korrosion, Verschleißerscheinungen und anderen Auffälligkeiten erheblich.
Eigenschaften und Vorteile
- 360°-Seilinspektion mit vier Farbkameras
- Vollständige Synchronisation mit ROPESYS MRT-Seilprüfgeräten
- Hochauflösende Bildaufnahmen mit bis zu 50 Bildern pro Sekunde
- Kabellose Bedienung über WLAN und Browser
- Integrierte LED-Blitzbeleuchtung mit hoher Lichtleistung
- Akkubetrieb für maximale Flexibilität im Einsatz
- Direkte Verknüpfung von Bildern und Fehlstellen
- Automatische Dokumentation und Berichterstellung
- Robustes Gehäuse für anspruchsvolle Umgebungsbedingungen
- Integration in die bewährte ROPESYS Softwareplattform
Technische Merkmale des Kamerasystems
Das Kamerasystem FALCON F58 eignet sich für Seildurchmesser von 12 bis 58 mm. Das System verfügt über vier Kameras, acht Führungen und eine vollständige 360°-Seilumschließung. Die maximale Seilgeschwindigkeit beträgt 5 m/s. Das Gerät arbeitet bei Temperaturen von -20 °C bis +40 °C und kann bis in Höhen von 4.500 m eingesetzt werden. Die Schutzklasse IP64 gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Einsatzbedingungen.
Technische Daten
| Bild | Artikel- Nummer |
Bezeichnung | Netto- Gewicht |
Dimensionen (L x B x H) |
CTN | Prüfbarer Seildurchmesser | Herkunfts- land |
|---|---|---|---|---|---|---|---|
 |
?? | Kamerasystem FALCON F58 – Optisches Seilprüfsystem = mobiles, tragbares Gerät |
7,0 kg | 212 x 214 x 222 mm | ?? | ∅ = 12 - 58 mm | Deutschland |

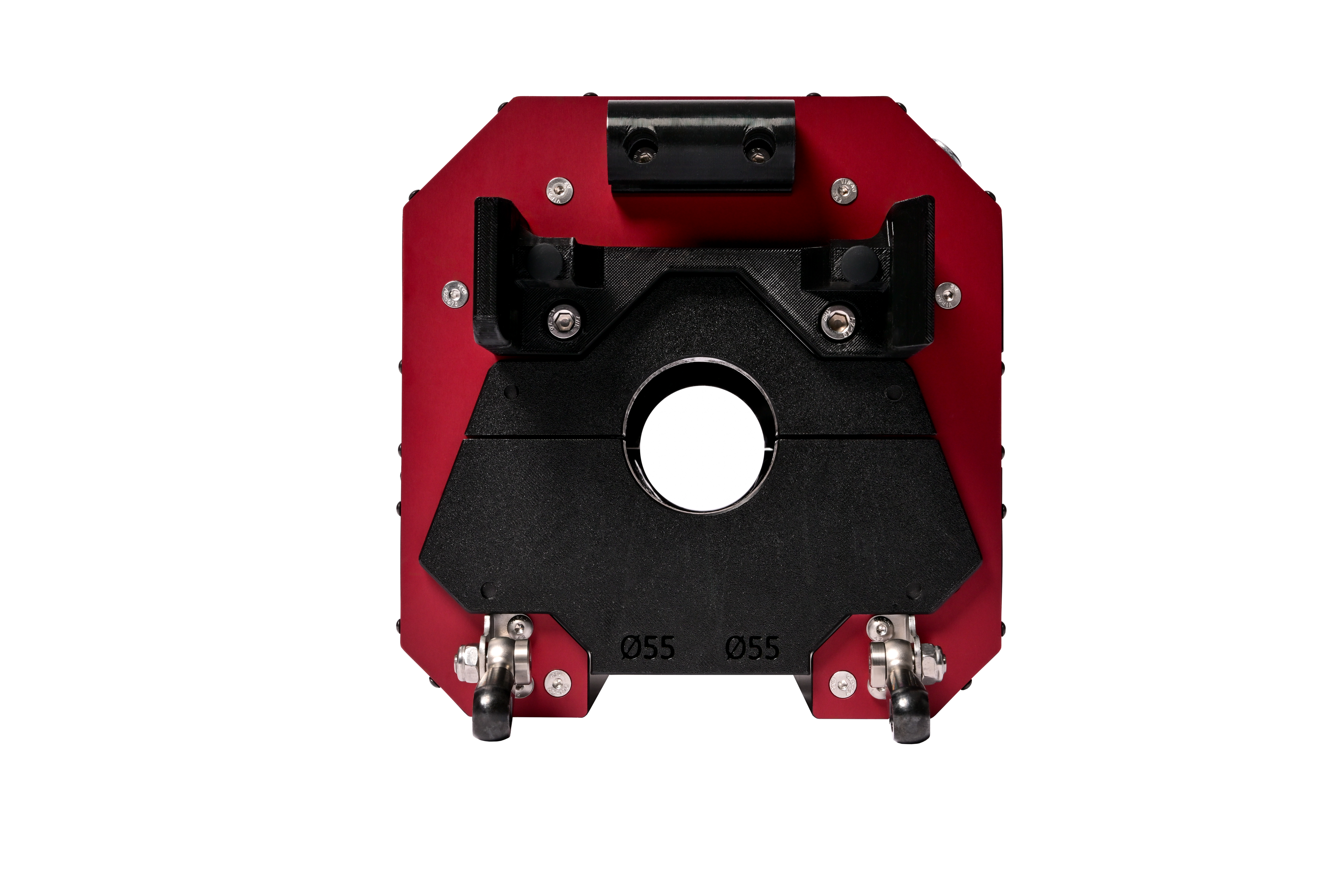

Passende Kombination von Führungsbacken
| Seildurchmesser Ø [mm] |
Führungsbacken | |
|---|---|---|
| Range | Ø [mm] | P/N |
| 18 – 22 | 23 | ?? |
| 23 – 27 | 28 | ?? |
| 28 – 32 | 33 | ?? |
| 33 – 37 | 38 | ?? |
| 38 – 42 | 43 | ?? |
| 43 – 47 | 48 | ?? |
| 48 – 52 | 53 | ?? |
| 53 – 57 | 58 | ?? |
| 57 – 58 | 59 | ?? |
| Bei gespleißten Seilen muss eventuell die nächstgrößere Kombination aus Führungsbacke und Sensor gewählt werden. | ||
Anwendungsbereiche
- Seilbahnen und Kleinseilbahnen
- Materialseilbahnen
- Krananlagen und Hebetechnik
- Aufzugsanlagen
- Fördertechnik
- Intralogistik
- Industrieseile
- Prüforganisationen und Sachverständige
- Forschung und Entwicklung
Lieferumfang
- FALCON F58 optisches Seilprüfsystem
- Akku-System
- Kunststoffführungen
- Transportkoffer
- Bedien- und Analysesoftware
